MANUEL GÓMEZ VALENTÍN (*); JAVIER GONZÁLEZ GONZÁLEZ (*)
| RESUMEN En este artículo se presentan algunos resultados de los ensayos realizados para caracterizar la capacidad hidráulica de varias rejas o imbornales que se han llevado a cabo en la E.T.S. de Ing. de Caminos de Barcelona, a través de un convenio de colaboración con la empresa CLABSA. Se ha determinado la eficiencia de algunas de las rejas más habituales, para un rango de caudales hasta 200 l/s y para pendientes longitudinales de 0 a 10% y transversales de 0 a 4%. De los resultados se desprende una eficiencia similar para caudales bajos (menos de 50 l/s) presentándose mayores diferencias para caudales altos, con eficiencias bajas, del orden del 10%. Se desarrolla a continuación el proceso de estimación del caudal captado para una reja cualquiera de las ensayadas situada en una calle. |
A METHODOLOGY TO SELECT GUTTER INLETS AND TO ESTIMATE THE INTERCEPTED DISCHARGE IN URBAN STREETS ABSTRACT In this article, some results of the laboratory tests made to determine the hydraulic capacity of some gutter inlets are presented. The study was carried out at the E.TS. de Ing. de Caminos de Barcelona through a cooperation with the company in charge of the sewer network management of Barcelona, CLABSA. The hydraulic efficiency of some of the most usual inlets has beenobtained, for a maximum discharge value of 200 l/s and longitudinal slopes from 0 to 10% and transversal slopes from 0 to 4%. From the results we can observe that for low discharges (less than 50 1 / s) most of the inlets show a similar efficiency but for higher discharges they present significant differences and in all cases low efficiency values (lower than 10%). A procedure to determine the intercepted flow for any of the tested inlets is presented. |
Palabras clave: Imbornal; Sumidero; Eficiencia hidráulica; Flujo en calles; Ensayos de captación.
La lluvia caída en medio urbano provoca una acumulación de agua que puede alcanzar niveles y caudales significativos en nuestras calles, dificultando así las actividades ciudadanas. El tráfico rodado o peatonal se ve afectado por el agua circulante. La forma de resolver el problema es mediante la disposición de elementos de captación (rejas o imbornales) que retiren ese agua de la superficie, introduciéndola en la red de alcantarillado.
A la hora de seleccionar el tipo de imbornales en una calle y calcular el caudal captado por cada uno de ellos, nos encontramos con una falta crónica de información sobre la capacidad hidráulica de los elementos que hemos de disponer. Debemos seleccionar un modelo de reja/imbornal y debemos determinar también la ubicación/separación de los imbornales, calculando el caudal que cada uno capta y viendo si son suficientes para el caso en cuestión. La gran mayoría de suministradores españoles no proporcionan información sobre los caudales de captación de las rejas que venden. Ante la carencia de datos sobre el comportamiento hidráulico, a petición de la empresa de gestión de la red de alcantarillado de Barcelona, CLABSA, se realizaron unos ensayos de caracterización de la capacidad de captación de varios imbornales a escala real, y sobre la base de los datos obtenidos se propone una metodología de estimación del flujo en las calles y del caudal que capta una reja o imbornal en un vial urbano.
2. ENSAYOS DE CAPACIDAD DE LOS IMBORNALES
Para estudiar el caudal que capta un imbornal, se puede ensayar a escala real en una plataforma que reproduzca las condiciones de la calle y permita variar el caudal de paso y las pendientes longitudinal y transversal (ver Figura 1).

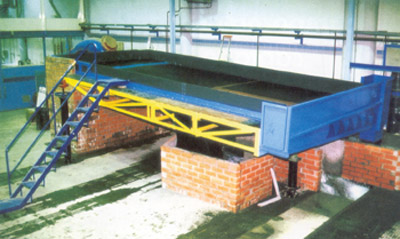

| FIGURA 1. Vista de la plataforma de ensayos. |  |
La plataforma construida en
el Laboratorio de Hidráulica de la E.T.S. de Ing. de Caminos de Barcelona presenta unas
dimensiones de 5.5 m de largo por 4 m de anchura, permitiendo una zona de ensayo útil de
5.5 x 3 m, reproduciendo el ancho de un vial urbano. Está apoyada en tres puntos, lo que
le permite modificar las pendientes variando estos apoyos, alcanzándose un máximo del
10% longitudinal y el 4% transversal. Un depósito de alimentación en la cabecera de la
plataforma consigue que la entrada del agua en la misma sea suave, proporcionando una
condición de contorno que permite al agua alcanzar de forma rápida un movimiento
unidimensional. Los ensayos realizados en régimen permanente se hicieron con caudales de
paso de 20, 50, 100, 150 y 200l/s.
| En los ensayos realizados lo que se reproduce es el flujo en una calle con una pendiente longitudinal S, y con una sección transversal triangular, del tipo indicado en la Figura 2 con pendiente transversal S, Si denominamos Qp al caudal de paso por la calle, en los ensayos se mide el calado de aproximación y (calado que se toma junto al borde de la plataforma, justo aguas arriba del imbornal) y el caudal captado Qx para una serie de valores de Sy, de Sx y de Qp. |  FIGURA 2. Sección transversal ensayada |
Los imbornales que se ensayaron se exhiben en la Figura 3.

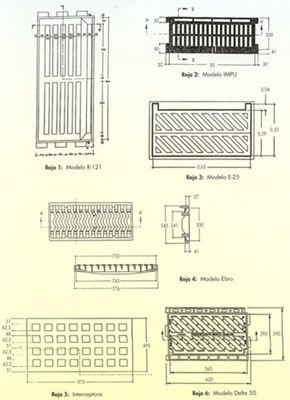

FIGURA 3. Rejas ensayadas. |
 |
Para todos ellos
se obtuvo la capacidad de captación para cada caudal y combinación de pendientes
ensayadas. Se ensayaron ocho pendientes longitudinales 0, 0.5, 1, 2, 4, 6, 8
y 10%, cinco pendientes transversales 0, 1, 2, 3 y 4%, y todas las correspondientes
combinaciones de las mismas (en total 40 combinaciones) para cada uno de los
5 caudales de estudio. (Tabla 1).
| Tipo | Longitud | Anchura | Área total | Área de huecos | |
| Imbornal 1 | R-121 | 78 cm | 36.4 cm | 2839 cm2 | 1214 cm2 |
| Imbornal 2 | IMPU | 78 cm | 34.1 cm | 2659 cm2 | 873 cm2 |
| Imbornal 3 | E-25 | 64 cm | 30 cm | 1920 cm2 | 693 cm2 |
| Imbornal 4 | Ebro | 77.6 cm | 34.5 cm | 2677 cm2 | 1050 cm2 |
| Imbornal 5 | Interceptora | 97.5 cm | 47.5 cm | 4825 cm2 | 1400 cm2 |
| Imbornal 6 | Delta-50 | 56.5 cm | 29.5 cm | 1667 cm2 | 725 cm2 |
TABLA 1. Dimensiones de los imbornales ensayados |
De los ensayos realizados se pueden extraer una serie de conclusiones generales:
Para comparar el
comportamiento hidráulico entre diferentes situaciones es conveniente introducir una
variable, eficiencia de captación E, cociente entre el caudal interceptado por el
imbornal y el caudal de paso por la calle o plataforma. En base a ella se define para cada
imbornal y para caudal de paso un ábaco de funcionamiento como el indicado en la figura
4.

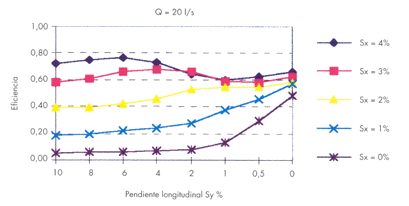

| FIGURA 4. Relación
entre la eficiencia y las pendientes longitudinal y transversal del imbornal 4, para un caudal de paso de 20 l/s. |
 |
La eficiencia de captación de una reja depende claramente del caudal de paso y del valor de las pendientes transversal y longitudinal. La variación de pendiente transversal puede aumentar/reducir hasta en un 50% la eficiencia de captación. La pendiente longitudinal tiene gran influencia sobre la eficiencia de captación hasta valores del 2 al 4%. Para pendientes mayores la influencia es mucho menor hasta el punto que podemos considerar que el imbornal mantiene una eficiencia residual casi constante a partir de las pendientes indicadas.
El comportamiento de todas las rejas es más parecido para los caudales bajos (20 ó 50 l/s), presentándose mayores diferencias en las eficiencias de captación para caudales más altos (mayores de 50 l/s).
El calado en la plataforma varía según el caudal de paso y las pendientes transversal y longitudinal pero no son aplicables directamente para su estimación teórica las mismas expresiones que se usan en canales (tipo Manning por ejemplo) necesitando correcciones.
Para caudales altos (superiores a los 100 l/s) y pendientes elevadas (superiores al 2-4%) las eficiencias de todas las rejas ensayadas presentan valores muy bajos, del orden 10 al 15% como máximo.
Los resultados obtenidos corresponden a las mejores condiciones de operación posible de cada reja. Puestas en la calle y en general debido a la posible colmatación total o parcial de los orificios de captación, su eficiencia será menor.
Tal y como se ha indicado, para cada una de las rejas/imbornales ensayados se ha obtenido un ábaco que proporciona para las pendientes transversales y longitudinales de la calle y para el caudal circulante, la eficiencia de captación del elemento. Caracterizado el comportamiento de las rejas ensayadas, podemos pasar a desarrollar un procedimiento de selección de rejas y de determinación del caudal que capta cada una de ellas.
3. PRIMERA SELECCIÓN DE UNA REJA/IMBORNAL TIPO
A la vista de los resultados de los ensayos se propone una metodología de selección y disposición de imbornales. Se parte de una información base como:
El caudal que llega al imbornal (caudal de paso por la calle Q),
• La pendiente longitudinal de la calle (pendiente Sy)
• La pendiente de la sección transversal (pendiente Sx)
Para una primera selección y dado que disponemos de una gran cantidad de información para cada reja, definiremos unos índices que agruparán los datos de eficiencia de captación para cada una de las rejas y para cada uno de los caudales. Consideraremos que el caudal de paso es bajo si es menor de 25 l/s, es medio si está entre 25 y 75 l/s y es alto s es superior a 75 l/s. Definiremos una calle de tipo A si las pendientes longitudinal y transversal son tales que Sx>3% Sy>1.5%; del tipo B si 3>Sx>1%, Sy>1.5%; del tipo Cs Sx<1.5%, Sy>1.5%, y del tipo D si Sy<1.5% para cualquier Sx. Para cada una de estas zonas definiremos una eficiencia de captación de referencia como la media aritmética de todos los valores ensayados que se encuentran en el rango de definición de cada tipo de calle.
Para un caudal de paso y definido el tipo de calle (A,B,C o D), se mira el valor de la eficiencia de captación correspon diente al nivel de caudal de paso y al tipo de calle de cada reja (ver Tablas 2 a 7).
|
|
||||||||||||||||||||||||||||||||||||||||||
|
|
||||||||||||||||||||||||||||||||||||||||||
|
|
La reja más adecuada será
la que presenta la eficiencia más alta. A menudo los valores no son tan diferentes corno
para decantarse por una u otra reja con claridad. Además y como parece lógico, las rejas
de mayores dimensiones son las que tienen más eficiencia y ésta no siempre es la
necesaria. Por lo tanto este procedimiento debe verse como una primera estimación a las
reglas ex puestas en los siguientes apartados.
| Ejemplo 1 Por una calle de pendientes Sy = 2.5 % y Sx = 1.5% circula un caudal Q = 30 l/s. ¿Qué tipo de imbornal será el más adecuado? El caudal es de tipo medio, y las pendientes de la calle caen en la zona B. Los valores son: R121 = 0.35, IMPU = 0.28, E25 = 0.31, EBRO = 0.31, Delta 50 = 0.31. No se incluye la reja interceptora dado que se escogerá una de las rejas de dimensiones menores. Para este caso los valores son muy similares y pueden tomarse en cuenta otros factores en la elección. Es de señalar que las rejas E25 y la Delta SO, con un tamaño menor, ofrecen prestaciones parecidas a las demás. |
4. METODOLOGÍA PROPUESTA PARA LA DETERMINACIÓN DEL CAUDAL CAPTADO POR UNA REJA/IMBORNAL
Elegida una reja/imbornal en concreto, nos queda por determinar el caudal captado por la reja. Antes de esto dedicaremos un recordatorio al comportamiento hidráulico del agua en una calle.
4. 1. MOVIMIENTO DEL AGUA POR UNA CALLE
Se plantea el siguiente problema: por una calle con una cierta geometría, dotada con una serie de imbornales, baja un cierto caudal. La pregunta básica es: ¿cuál es el calado que se alcanza en la calle y cuál es el caudal que captan los imbornales? Se puede calcular el caudal captado por un imbornal en una calle de sección triangular de forma directa a partir de las medidas de los ensayos, aunque esto puede presentar ciertas limitaciones:
Los ensayos se realizan en
una plataforma con un ancho determinado, equivalente a un carril de 3 m de ancho y, por lo
tanto, en cuanto el calado en mm supere el valor 30·Sx(%) el agua cubre toda la
plataforma. Hasta ese calado, son iguales el caudal de paso por la plataforma y el caudal
de paso por la calle por lo que los datos de los ábacos de diseño son aplicables de
forma directa. Pero para un calado mayor el correspondiente caudal circulante por la
plataforma en el ensayo es menor que el caudal circulante por una calle. (Ver Figura 5).
 |
FIGURA 5. Caudal de paso por la calle superior al caudal de los ensayos |
La geometría de la sección transversal de la calle puede no ser exactamente triangular, presentando dos ó más pendientes transversales, u otras secciones.
4.2. RELACIÓN ENTRE CALADO Y CAUDAL CIRCULANTE
La relación entre el caudal circulante y el calado más conocida en el campo del flujo unidimensional en lámina libre y en régimen permanente uniforme es la propuesta por Manning. En un canal, conocido el caudal Q y asumiendo condiciones de flujo permanente uniforme, la expresión que relaciona el calado con el caudal circulante es la de Manning:
donde Sy es la pendiente del canal, n es el coeficiente de rugosidad de Manning, A el área de la sección mojada del canal y Rh el radio hidráulico de la sección. Desde el punto de vista hidráulico una calle es similar a un canal pero con los calados muy pequeños. Aceptando la hipótesis de flujo permanente uniforme, para una calle de sección triangular con pendiente transversal 8, el calado suele ser pequeño comparado con el ancho superficial que alcanza la lámina de agua y por eso se puede simplificar el radio hidráulico con lo que la fórmula de Manning queda como:
Pero para este caso particular de geometría con pequeños calados, la fórmula de Manning no reproduce exactamente la realidad. La hipótesis de una distribución uniforme de velocidades en toda la sección no se cumple. Es más correcto utilizar una modificación de la misma, por ejemplo la incluida en el Manual of Engineering Practice del ASCE (ver ASCE, 1992). Proporciona el caudal circulante Q en función del nivel de agua y e incorpora un factor de corrección. Dicha expresión utiliza el mismo coeficiente de rugosidad de Manning:
Esta expresión sirve para estimar el caudal circulante en todo el ancho de la calle pero también se utiliza para conocer el caudal que circula por una franja longitudinal de la calle (ASCE, 1992). El caudal que circula es necesario conocerlo para:
• Calcular el caudal circulante en un ancho de 3 m junto al borde de la acera (ancho igual al de la plataforma experimental)
• Calcular el caudal que pasa por una calle cuya sección transversal no sea triangular
4.3. CAUDAL QUE PASA POR UN ANCHO DETERMINADO DE CALLE
En este apartado planteamos cómo calcular el caudal que pasa por una franja de ancho determinado de calle. Se puede aplicar al cálculo del caudal en una franja de 3 m de anchura junto al bordillo, para poder utilizar los resultados de los ensayos a escala real en la plataforma, dentro del cálculo del caudal interceptado en una calle que tenga más anchura. El proceso a seguir se ilustra mediante el ejemplo siguiente.
| Ejemplo
2 El caudal circulante en la calle del Ejemplo 1 es de 280 I/s. El coeficiente de rugosidad de Manning es 0.015. Utilizar la relación del ASCE para determinar el caudal que circula en la franja de 3 m de anchura junto al bordillo. (Ver figura 6). Datos: caudal circulante Q = 280 l/s, pendientes transversal Sx = 1.5%, longitudinal y = 2.5%, Coeficiente de rugosidad de Manning n = 0.015. Aplicando la expresión recogida en ASCE(1992):
se halla el calado junto al bordillo y = 76.34 mm. En un punto
a una distancia x del bordillo, el calado es y(x) = y-x·Sx. Para y = 76.34
mm, Sx = 0.015 y x en m el calado en mm es: y(x) = 76.34-15·x. Luego y(3)=
31.34
mm. (*)El
caudal que pasa por la franja de 3 m es |
Del ejemplo se puede inferir que el caudal que circula por una franja de anchura L, pendiente transversal Sx, pendiente longitudinal Sy, coeficiente de Manning n, calado y en el lado de la franja de mayor calado, es:
4.4. IMBORNALES: RELACIÓN ENTRE EL CAUDAL CAPTADO POR UN
IMBORNAL Y EL CALADO EN LA CALLE
| En la Figura 7 se muestran los
resultados de los ensayos para una reja tipo EBRO, en la plataforma de ensayo de 3 m de
ancho. Cada punto representa un experimento, en el que se fijaron el caudal circulante Q y
las dos pendientes Sx y Sy, y se midieron tanto E como y. Como se ve, no se puede poner E
en función de y exclusivamente y por eso se expresa también en función de Q. El análisis de los datos de los ensayos muestra una relación que en primera aproximación hemos considerado lineal. Ello nos permite introducir una hipótesis adicional: La eficiencia de captación de un imbornal se puede expresar en función del caudal Q circulante por la calle y del nivel de agua y justo aguas arriba del imbornal. |

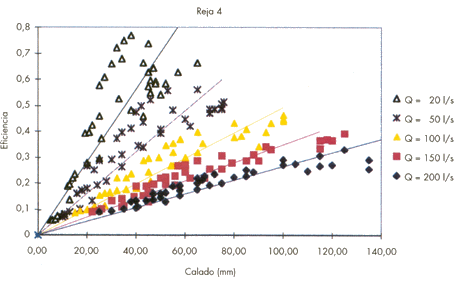

 FIGURA 7. Resultados de los ensayos para la reja número 4 |
Es decir se supone que E en lugar de depender de los tres parámetros variados en el ensayo, el caudal circulante Q y las dos pendientes Sx y Sy, sólo depende de dos, Q e y. En el dato del calado existente en la calle ya están incluidas las influencias de las pendientes longitudinales y transversales, así como también algo del caudal y de la rugosidad de la calle. Pero además, esta hipótesis utilizada conjuntamente con la expresión del nivel de agua en la calle permitirá superar, como se verá, los inconvenientes para utilizar los resultados de los ensayos directamente, expuestos en el apartado 2.
Se propone expresar en primera aproximación la eficiencia de captación mediante una relación lineal E = m.y < Emax. Entendemos por Emax la eficiencia máxima de captación que se alcanza para cada caudal estudiado. Las variables m y Emax dependen del caudal Qp de paso por la plataforma. Vemos que a medida que aumenta el caudal de paso por la plataforma, la pendiente m de la relación E/y se reduce. Se ha ajustado una función, en este caso una hipérbola, de manera que podemos estimar la pendiente m, a partir del caudal de paso Qp.
(Qp - a) · (m - b) = c2
Los parámetros: a, b y e dependen del tipo de imbornal y no de la calle. La tabla 8
ilustra los parámetros que definen algunos de los imbornales ensayados.
| Reja | a | b | c |
| R-121 | -12.6225 | 4.02e-4 | 0.7548 |
| IMPU | -6.7330 | 1.2e-4 | 0.6639 |
| E-25 | -5.5925 | 3.39e-4 | 0.6519 |
| EBRO | -14.7580 | 9.33e-5 | 0.7433 |
| Interceptora | -17..7836 | 3e-3 | 0.8425 |
| Delta | -12.1849 | 4.22e-4 | 0.6848 |
| TABLA 8. Parámetros a, b y c de los imbornales de estudio |
5. DETERMINACIÓN DEL CAUDAL CAPTADO POR UN IMBORNAL
Vamos a evaluar el caudal que capta un imbornal ubicado en una calle a partir de la información anterior. Recordemos que en 4.2. y 4.3. se establece una relación entre caudal de paso y calado para una geometría de calle dada y un coeficiente de rugosidad. Ello permite para un cierto calado y, calcular el caudal de paso por una calle Q y el correspondiente caudal de paso por un ancho de 3 metros junto al bordillo, Qp, el mismo ancho de la plataforma de ensayo del que se dispone de datos experimentales. De modo equivalente, a partir de Q se pueden conocer Qp e y.
Los resultados de los ensayos introducida permiten decir que la eficiencia de captación, y por ende el caudal captado Qx , en un ensayo a escala real en plataforma sólo es función del caudal de paso Qp así como del calado y. Como Qp e y, sólo dependen de Q, se puede obtener para una geometría de sección de calle cualquiera el caudal captado Qx a partir de Qp.
El proceso a seguir será el siguiente: sea Q el caudal circulante por la calle. Con ayuda del proceso indicado en el apartado 4.3 podemos determinar Qp caudal que circula por una franja de la calle de 3 m de anchura, junto al bordillo, la misma anchura de la plataforma en la que disponemos datos experimentales. Seleccionada la reja a ubicar, se adoptan los parámetros correspondientes a, b y c. Para el caudal Qp circulante y con la relación propuesta (número de fórmula), se determina la pendiente m que relaciona la eficiencia de captación con el calado para el caudal circulante Qp. Calculado el calado correspondiente a Qp en la calle (evaluado en función de las pendientes transversales y longitudinales), se calcula la eficiencia correspondiente a partir de E = my. A partir de aquí, el caudal interceptado por la reja se puede expresar como Qx = E.Qp.
| Ejemplo 3 En la misma calle del Ejemplo 1 se desea colocar un imbornal del tipo 4 (Ebro). Calculemos el caudal captado y el caudal que continúa calle abajo, usando el procedimiento anterior. En el Ejemplo 1 se tenía Q = 280 l/s, Sx = 1.5%, Sy = 2.5% y se vio que el calado junto al bordillo era y = 76.34 mm. con un caudal Qp = 254 l/s. De la Tabla de coeficientes (a,b y c) se ve que para la reja EBRO los parámetros de la hipérbola pendiente m/ Eficiencia de captación son: a = -14.7580; b = 9.33e-5 y; c = 0.7433 A partir de la hipérbola (Qp-a).(m-b) = c 2 y para el caudal de paso Qp se obtiene la pendiente m de la relación Eficiencia /calado. De aquí resulta m = 2.86e-3. Para el calado y 76.32 mm se obtiene una eficiencia E = m.y = 0.22 para el caudal de paso de Qp = 280 l/s. El caudal interceptado, Q., se puede evaluar como Qx = E -Qp = 55.4 l/s y el resto que no es interceptado sigue calle abajo. En este ejemplo ha habido que extrapolar pues el caudal Qp es un 25% mayor que el máximo caudal ensayado. Por supuesto que la fiabilidad de los resultados será mucho mejor en el caso de interpolación entre los datos experimentales disponibles. |
Se presenta una metodología para selección de imbornales en un vial urbano, basado en datos de ensayos a escala real de caracterización de la capacidad de captación hidráulica de rejas e imbornales. El funcionamiento hidráulico de cada reja depende por supuesto de los caudales de paso y las pendientes longitudinales y transversales. Es posible caracterizar la eficiencia de captación de cada reja (cociente entre caudal captado y caudal de paso por la calle) con una relación aproximadamente lineal con el calado existente en la calle justo antes de la reja, para cada caudal circulante por la calle, preferentemente para caudales superiores a los 50 I/s. En base a esta relación y a la caracterización del flujo por la calle, podemos determinar el caudal captado por cada imbornal, y determinar así el esquema de recogida de aguas en un vial, pudiendo comparar además el comportamiento de una reja frente a otra.
